菲林在線路板行業非常常見的一種輔助生產的材料，主要用于圖形轉移，阻焊和文字，菲林的好壞直接影響產品的質量，下面小編來介紹一下什么是線路板菲林和線路板菲林的沖洗流程介紹。

　　什么是線路板菲林

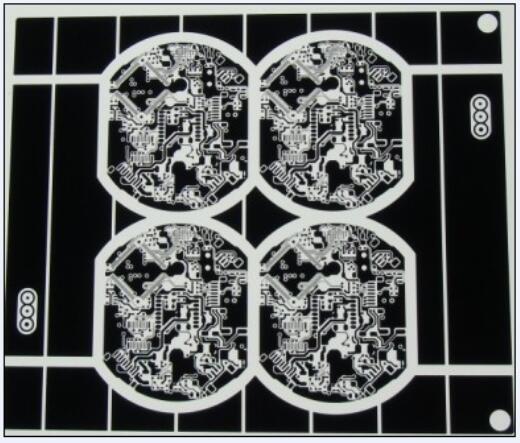

　　菲林就是膠片,是舊時對film的翻譯,現在一般是指膠卷,也可以指印刷制版中的底片。 本文介紹的菲林，就是指印刷電路板中的底片。

　　菲林都是黑色的，菲林的編號是一個英文的符號，在菲林的邊角，標明該菲林是C、M、Y、K中的哪一張，是cmyk的其中一個(或?qū)Ｉ?hào))，表示這張菲林是什么色輸出的，如果沒有，可以看掛網的角度，來辨別是什么色。旁邊的階梯狀的色條是用來進行網點密度校對的。

　　色條除了看網點密度是否正常，還是一個就是看CMYK，一般都是通過色條的位置來判斷的：色條在左下角是C，色條在左上角是M，在右上角是Y，在右下角是K,所以只要根據色條印刷廠就知道CMYK了。也就是說為了方便檢驗菲林顯影的濃度，菲林片的角上有顏色編號。而至于印多少顏色根據每張菲林片的網線來定的。

　　菲林膠片的主要構成是保護膜，乳劑層，結合膜，片基和防光暈層，主要成分是銀鹽類感光物質、明膠和色素等。銀鹽可以在光的作用下還原出銀核中心，但又不溶解于水，因此可以使用明膠使之成懸浮狀態，并涂布在片基上，乳劑中同時含有色素起增感作用。而后通過光化作用得到曝光底片。

　　線路板菲林沖洗流程

　　底片曝光后即可進行沖洗。不同底片有不同沖洗條件，在使用前，應仔細閱讀底片的使用說明，以確定正確的顯影和定影液配方。

　　底片的沖洗過程如下：

　　曝光成像：即底片曝光后，銀鹽還原出銀中心，但這時在底片上還看不到 圖形，稱為潛象。

　　顯影：

　　即將經光照后的銀鹽還原成黑色銀粒。 手工沖片顯影時將經過曝光的銀鹽底片均勻浸入顯影液中，由于用于印制板生產的銀鹽底片的感光速度較低，因此可以在安全燈下監視顯影過程，但燈光不宜過亮，避免造成底片跑光。當?shù)灼磧擅婧谏跋竦念伾疃纫恢聲r(shí)，就應當停止顯影了。

　　將底片從顯影液中取出，用水沖洗或用酸性停影液沖洗后即可放入定影液中定影了。顯影液的溫度對顯影速度的影響非常大，溫度越高，顯影速度越快。較為合適的顯影溫度在18~25OC。

　　機器沖片顯影過程則由自動沖片機自動完成，注意藥水的濃度配合比。通常機器沖片的顯影藥水的濃度比為1：4，即1量杯容積的顯影藥水用4量杯容積的清水勾兌均勻。

　　定影：

　　即是將底片上沒有還原成銀的銀鹽溶解掉，以防止這部分銀鹽再曝光后影響底片圖像。 手工沖片定影時間以底片上沒有感光部分透明以后，再加一倍的時間。 機器沖片定影過程也由自動沖片機自動完成，藥水濃度配合比可略濃于顯影藥水，即1量杯容積的定影藥水用3量杯半左右容積的清水勾兌均勻。

　　水洗：

　　定影后的底片粘有硫代硫酸鈉等化學藥品，如果不沖洗干凈，底片會變黃失效。 手工沖片通常用流水沖洗15~20分鐘為宜。 機器沖片水洗烘干過程由自動沖片機自動完成。

　　風干：

　　手工沖片后的底片還應置于陰涼干燥處風干后妥善保存。

　　上述過程，注意不要?jiǎng)潅灼瑫r(shí)不要將顯影、定影液這類化學藥水濺到人體及衣物上。
