隨著科技的不斷發展，線路板的種類也越來越多，我們都知道pcb板上有過孔，通孔，插件孔，盲孔，埋孔，但是還有一些比較特殊的孔，比如控深孔、沉頭孔、背鉆孔、壓接孔，你知道的有幾種，下面小編來詳細的說一說這些孔是什么意思。

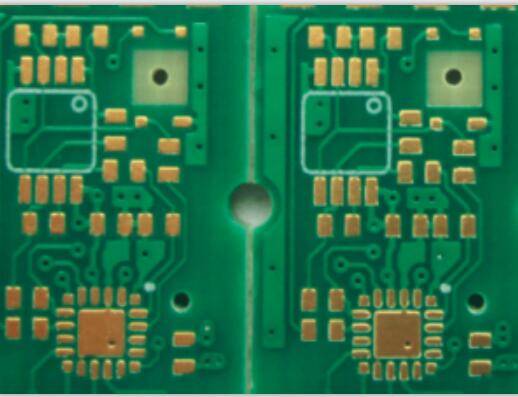

　　線路板控深孔

　　控深孔就是鉆孔不鉆穿電路板，控制一定的深度。控深孔有很多種，一般都是通過機械鉆機，控制主軸下鉆的高度來事項一定深度的鉆孔。類似的有機械盲孔，背鉆等，還有一些是控深鑼，機理都差不多。

線路板控深孔

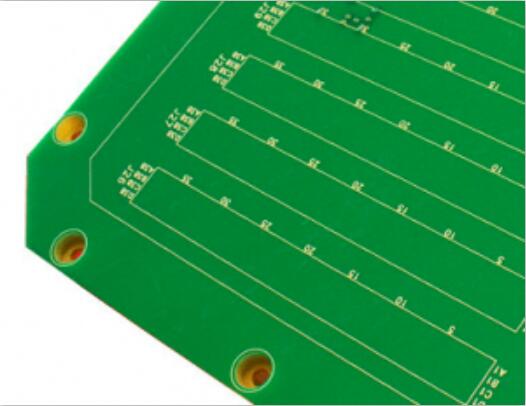

　　線路板沉頭孔

　　將緊固件的頭部分或者完全沉入線路板的孔叫沉頭孔。PCB板的沉頭孔主要是為了使電路板各層之間導通及固定零件之用，線路板對沉頭孔的深度和大小要求非常嚴格，其尺寸要限制在公差范圍內。

線路板沉頭孔

　　線路板背鉆孔

　　背鉆孔是通過機械鉆孔方式控深，將PTH孔不需要導通且會對信號產生干擾的孔銅部分去除，保留需要用來導通的孔銅的一種孔。

　　背鉆孔的設計原理：從孔角度分析信號傳輸?shù)奶攸c，若設計為通孔時，回路信號傳輸，必將繞道而行，而這一段通孔的存在則容易造成信號傳輸?shù)姆瓷洌⑸涞葐栴}，產生信號的擾亂和失真。當鉆去多余孔銅時，信號則按原路返回，此時即可抵消去路信號產生的電感，最大程度降低信號失真現象。

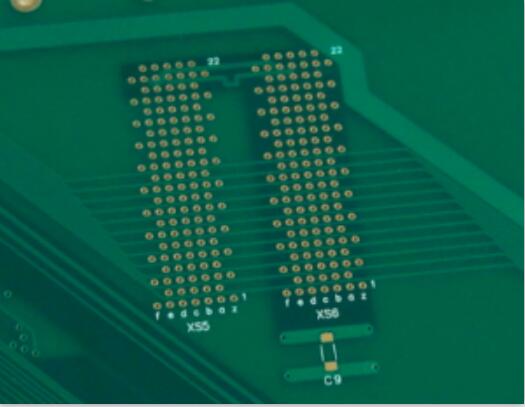

　　線路板壓接孔

　　線路板壓接孔就是指那些不需要焊接，元器件直接插入就能固定的孔。其孔徑公差較一般的孔徑公差嚴格，常規壓接孔公差是+/-0.05mm,有些嚴格的甚至能達到+/-0.025mm，而需要制作壓接孔的多為標準的PIN腳元器件。

線路板壓接孔

　　以上就是小編整理的關于什么是線路板控深孔、沉頭孔、背鉆孔、壓接孔，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
