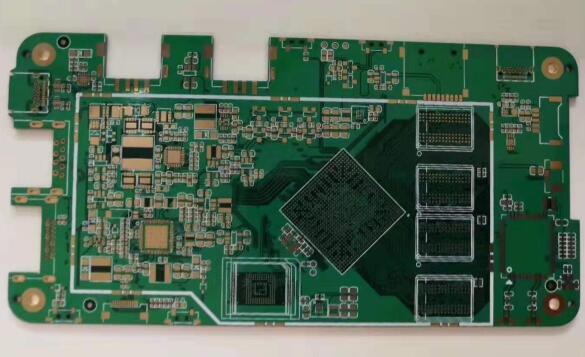

阻焊層指的是PCB上被油墨覆蓋的部分，由于大部分PCB采用綠色油墨，能夠看到的綠色油墨部分，就是阻焊層，阻焊層在控制回流焊接工藝期間的角色是非常重要的，下面小編來詳細的說一說什么是阻焊層和阻焊層開窗的原因。

　　阻焊層的概念

　　阻焊層就是soldermask，是指印刷電路板子上要上綠油的部分。實際上這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。

　　阻焊層開窗的原因

　　1、孔徑開窗：是因為有很多客戶不需要油墨塞孔，如果不開窗，則油墨會進入孔內。(這是針對小孔)如果大孔塞了油墨進去則客戶無法上鍵。另外如果是化金板的話也必須得開窗

　　2、PAD(就是銅)開窗：客戶需要焊接，表面處理(化金/噴錫等)。

　　阻焊層開窗介紹

　　阻焊開窗是指需要焊接的位置露出銅的部位的大小，即不蓋油墨部分的大小，蓋線指阻焊油蓋住線路部分的大小及多少。蓋線距離過小在生產過程中就會造成露線。

　　以上就是小編整理的關于“線路板阻焊層是什么意思?線路板阻焊層為什么要開窗”，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
