印刷線路板的制作工藝中，在外層線路完成后，必須對該層線路進行防焊保護，以免該外層線路氧化或焊接短路。現有防焊方法一般為對銅板進行前處理，絲印網版時將孔位塞滿油墨，同時進行擋點網的印刷;隨后靜置、預烤、再靜置以及后續的對位、曝光、靜置、顯影、后烤工序，下面小編來詳細的說一說線路板防焊流程及作用。

　　線路板防焊介紹

　　線路板防焊是印刷線路板中流程之一,保護線路板蝕刻后的線路，前置流程為外層(layout)。中文名稱:防焊英文名稱:SolderMask其他名稱:綠漆,綠油。

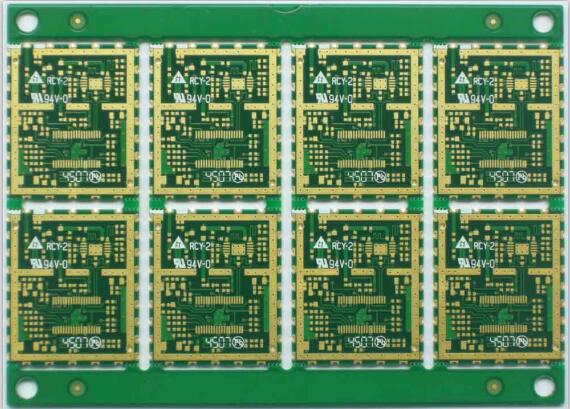

　　防焊在pcb大排版面印刷油漆,簡單烘烤后按相應插件位置曝光并洗去不需要部分,印刷文字方便插件與后續維修。

　　線路板防焊工藝流程

　　1、前處理(Pretreatment)去除氧化及油污防止污染

　　2、靜電噴涂(SprayCoating)或者半自動印刷機印刷

　　3、預烤(Precure)對上流程的油漆初步固化

　　4、曝光(Exposure) 利用油墨的感光特性。通過底片進行圖像轉移，把需要保留油墨的地方進行強光照射，使其硬化能牢固的粘合在板面

　　5、顯影(Develop)用碳酸鈉將在曝光時未硬化的油墨沖洗掉。

　　6、后烤(Post Cure)在液態油墨完成顯影后還需要進一步固化，增強其耐焊性

　　7、文字印刷(Printing of Legend )方便上件及維修

　　8、UV烘烤(UV Cure)利用高溫烘干文字與油墨的水分，使其牢固粘合于板面

　　線路板防焊作用：

　　1、防止化學品對線路的危害

　　2、維持板面良好絕緣

　　3、防止氧化及各種電解質的危害，利于后制程作業

　　4、文字用于標示零件位置;便于客戶插件;便于維修

　　以上就是小編整理的關于什么是線路板防焊以及線路板防焊的工藝流程與作用介紹，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
