因?yàn)楝F(xiàn)在的線路板都要過SMD機器，因此做PCB時將板連起，就一次可以過多塊PCB。過完SMD后板要分開，這郵票孔就是能使板容易分開而設的，但是有很多朋友不是很清楚線路板拼板郵票孔是什么以及拼板郵票孔的制作規范，下面小編來詳細的說一說。

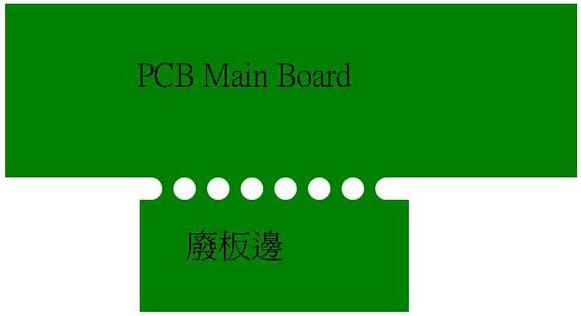

　　線路板拼板郵票孔介紹

　　一般來說，PCB拼板可采用郵票孔技術或雙面對刻V形槽的分割技術，在采用郵票孔時，應注意搭邊應均勻分布在每塊拼板的四周，以避免焊接時由于PCB板受力不均勻而導致變形。

　　郵票孔的位置應靠近PCB板內側,防止拼板分離后郵票孔處殘留的毛刺影響客戶的整機裝配。采用雙面V形槽時，V形槽的深度應控制在1/3左右(兩邊槽之和)，要求刻槽尺寸精確，深度均勻。

　　拼板郵票孔制作規范

　　1、郵票孔：建議5至8個0.60mm(直徑)的孔為一排(要雙排)為一組。

　　2、雙排板與板之間至少要保證1.2mm以上間距(常規是1.6或2.0mm)。

　　3、孔邊到另一個孔邊間距至少要保證0.25mm至0.35mm(以保證有足夠的支撐)。

　　4、建議郵票孔加在板框線的中心線或伸到板內1/3 ，如板邊有線必需避開。

　　5、加完郵票孔，孔兩邊的外形一定要用直線或(弧線)連起來，便于走刀確定位置，以免多走刀。

　　以上就是小編整理的關于線路板拼板郵票孔是什么和拼板郵票孔的制作規范，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
