萬能電路板就是在設計開發電子產品的時候，由于需要做一些實驗，讓廠家打PCB板太慢而且實驗階段經常改動也不方便，所以就誕生了萬能板。

　　萬能線路板介紹

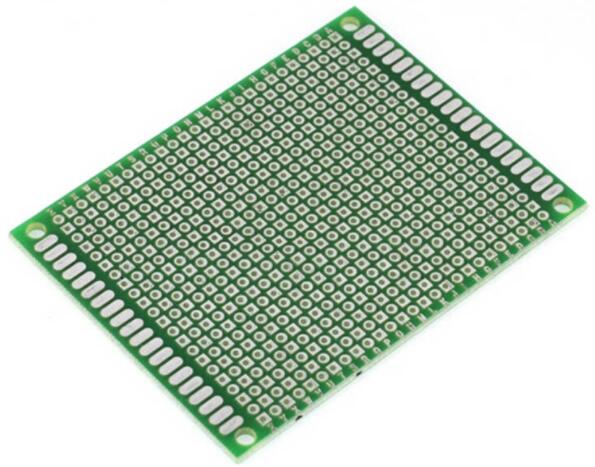

　　萬用線路板是一種按照標準IC間距(2.54mm)布滿焊盤、可按自己的意愿插裝元器件及連線的印制電路板，俗稱“洞洞板”。相比專業的PCB制版，洞洞板具有以下優勢：使用門檻低，成本低廉，使用方便，擴展靈活。比如在大學生電子設計競賽中，作品通常需要在幾天時間內爭分奪秒地完成，所以大多使用洞洞板。

　　萬能電路板就是在設計開發電子產品的時候，由于需要做一些實驗，讓廠家打PCB板太慢而且實驗階段經常改動也不方便，所以就誕生了萬能板。

　　焊接萬能板注意事項

　　一、元器件布局要合理，事先一定要規劃好，不妨在紙上先畫畫，模擬一下走線的過程。電流較大的信號要考慮接觸電阻、地線回路、導線容量等方面的影響。單點接地可以解決地線回路的影響，這點容易被忽視。

　　二、用不同顏色的導線表示不同的信號(同一個信號最好用一種顏色);

　　三、按照電路原理，分步進行制作調試。做好一部分就可以進行測試、調試，不要等到全部電路都制作完成后再測試調試，否則不利于調試和排錯。

　　四、走線要規整;邊焊接邊在原理圖上做出標記。

　　五、注意焊接工藝。尤其是待焊引腳的鍍錫處理。

　　1、假如萬能板的焊盤上面已經氧化，那么需要用水紗皮過水打磨，砂亮為止，吹干后，涂抹酒精松香溶液，晾干后待用。

　　2、元器件引腳如果氧化，用刀片等工具刮掉氧化層后，做鍍錫處理待焊接;

　　3、導線剝開后，絕緣層剝離長度要控制，以免焊接后容易和別的線短路;

　　4、導線兩端需要做鍍錫處理后，待焊接。

　　5、焊接工藝按照焊接五步法要求做。
