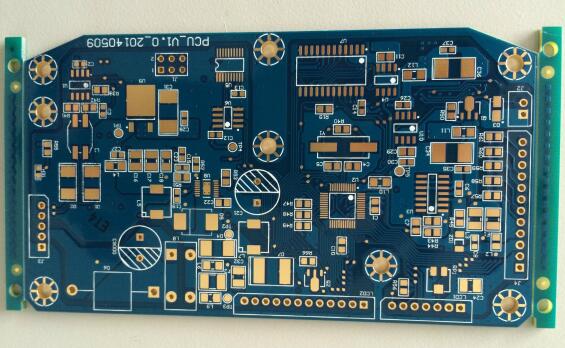

線路板文字也稱字符或絲印.是一種印在成品板面上的,起標識或說明作用的油墨文字.LOGO和型號類文字起說明或追溯作用,元器件標識類文字起說明作用，有些朋友不清楚線路板字符印刷的步驟有哪些，下面小編來詳細的說一說。

　　線路板字符印刷步驟

　　1、網版固定：

　　將網版用活頁鍵或?qū)Ｓ脢A具固定在底座或工作臺上，網版平放時使絲網面距定位板3-5mm左右。

　　2、定位：

　　待印板用直角定位的方法或銷釘定位法(一般使用2個定位片)放置在定位板上，使其固定不偏移，然后放下網框，調整定位旋鈕，使印制板外形與網版大致重合，在對位時應先以定位孔或定位線進行初步定位,然后再以焊盤為準,調至最佳位置。(手印機臺右方旋鈕控制機臺左右方向移動,機臺前方旋鈕為控制機臺前后方向移動,前下方旋鈕為控制機臺旋轉旋鈕)。

　　3、調試：

　　根據流程卡要求確定生產流程和選擇油墨，放下網框，將油墨倒入網框內的絲網中，然后選擇長度合適的刮刀進行試印樣板，并對定位作細調，直至準確為止。定位準確，旋緊機臺的固定裝置，將待印板面貼上透明字符對位膜試印首板。

　　4﹑試印：

　　將貼了透明字符對位膜的板印出并檢查，看是否有偏位現象，如果有須重新微調，撕掉舊膜貼上新字符對位膜再印，重復試印直到合格為止。

　　5﹑網印(手印)：

　　把表面處理過的印制板放置在固定位置上，放下網框，然后雙手拿住刮刀，以50°- 60°的傾角用均勻的力在刮印網面上從前向后或從后向前刮印。使印料受到刮板壓力透過印網孔，印到印制板上，刮板經過后，絲網靠自身張力復原，刮印結束后，掀開網框，并刮回封網印料，取出網印完畢的板檢查網印質量，合格后放在架子上，放置15min后烘板。

　　6﹑網印(機印)：

　　刮刀角度呈外“八”字型，通常在20-30度之間,可根據實際需要選擇印刷次數。

　　以上就是小編整理的關于線路板字符印刷的步驟，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
