在線路板行業，我們經常會聽到一個名詞，焊盤，但是很多朋友還不是很清楚焊盤是什么意思，有哪些種類和設計標準，下面小編來詳細的說一說。

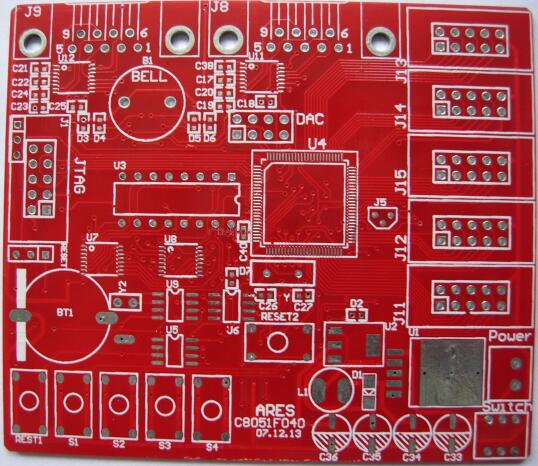

　　線路板的焊盤介紹

　　焊盤有插針焊盤和表貼焊盤之分;插針焊盤有焊孔，主要用于焊接插腳元件;而表貼焊盤沒有焊孔，主要用于焊接表貼元件。

　　焊盤的分類

　　1、方形焊盤——印制板上元器件大而少、且印制導線簡單時多采用。在手工自制PCB時，采用這種焊盤易于實現。

　　2、圓形焊盤——廣泛用于元件規則排列的單、雙面印制板中。若板的密度允許，焊盤可大些，焊接時不至于脫落。

　　3、島形焊盤——焊盤與焊盤間的連線合為一體。常用于立式不規則排列安裝中。比如收錄機中常采用這種焊盤。

　　4、淚滴式焊盤——當焊盤連接的走線較細時常采用，以防焊盤起皮、走線與焊盤斷開。這種焊盤常用在高頻電路中。

　　5、多邊形焊盤——用于區別外徑接近而孔徑不同的焊盤，便于加工和裝配。

　　6、橢圓形焊盤——這種焊盤有足夠的面積增強抗剝能力，常用于雙列直插式器件。 開口形焊盤——為了保證在波峰焊后，使手工補焊的焊盤孔不被焊錫封死時常用。

　　焊盤形狀和設計標準：

　　1、所有焊盤單邊最小不小于0.25mm，整個焊盤直徑最大不大于元件孔徑的3倍。

　　2、應盡量保證兩個焊盤邊緣的間距大于0.4mm。

　　3、在布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊，孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤。

　　4、對于插件式的元器件，為避免焊接時出現銅箔斷現象，且單面的連接盤應用銅箔完全包覆;而雙面板最小要求應補淚滴。

　　5、所有機插零件需沿彎腳方向設計為滴水焊盤，保證彎腳處焊點飽滿。

　　6、大面積銅皮上的焊盤應采用菊花狀焊盤，不至虛焊。如果PCB上有大面積地線和電源線區(面積超過500平方毫米)，應局部開窗口或設計為網格的填充。

　　以上就是小編整理的關于線路板的焊盤介紹以及焊盤有哪些種類和設計標準，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
